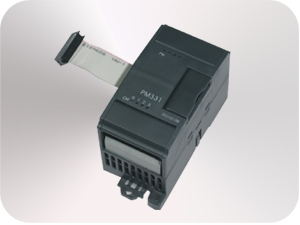

模拟量输入PM331

功能特点

K331-04IV
★4通道，多信号输入，可以测量4～20mA、1～5V，0～20 mA，±10V信号；
★各通道通过KincoBuilder软件单独进行参数配置；
★信号测量精度0.2% F.S.；
★各通道电流输入不允许超过28mA, 电压输入则不允许超过±15V；
★各通道红色LED指示电流信号开路或者电压信号短路。

功能特点

K331-04RD
★ 4通道，Pt100、Cu50输入信号，两线制或者三线制接线；
★ 测量范围：Pt100-150～800℃，Cu50-50～150℃；
★ 三线制输入信号测量精度0.1%F.S.；
★ 各通道通过KincoBuilder软件单独进行参数配置；
★ 各通道红色LED指示电流信号开路或者电压信号短路。

功能特点

K331-04TC
★ 4通道，热电偶（J型、K型）输入信号，冷端内、外补偿可选；
★测量范围：J型-200～1200℃，K型-200～1300℃；
★测量精度：0.1%F.S.；
★各通道通过KincoBuilder软件单独进行参数配置；
★断线检测功能，各通道红色LED指示通道开路。

电气参数	K331-04IV		K331-04RD	K331-04TC
通道数	4
信号形式	4～20mA、1～5V、 0～20mA、±10V		Pt100：-150～800℃， Cu50：-50～150℃	J型-200～1200℃； K型-200～1300℃
测量精度	0.2% F.S		0.1% F.S	0.1% F.S
输入阻抗	电流模式：250Ω 电压模式：4MΩ
额定供电电压	DC24V，≥75mA
扩展总线电流损耗	5V	＜44.2mA	＜49.4mA	＜57.4mA
	24V
状态指示	红色LED指示输入信号超出测量范围
占用地址空间
AI映像区	8字节
AO映像区	—
尺寸和重量
尺寸（长 X 宽 X 高）	114 X 50 X 70 mm
净重	136g		132g
接线图	请点此处查看大图
