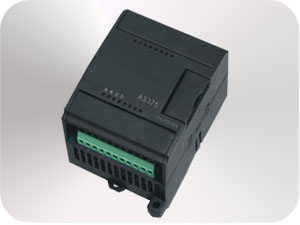

功率放大模块AS375

功率放大模块（或称电子继电器）以电子器件替代机械式继电器的触点，PLC的输出信号驱动内部的场效应管使其导通，大电流信号通过场效应管向设备供电。当诸如电机、电磁阀等大功率直流设备需要频繁启动时，使用功率放大模块具有传统继电器无可比拟的优势。主要表现在：
★ 免维护，无通断寿命限制；
★ 微秒级导通和关断时间，是继电器的千分之一；
★ 带有感性负载保护功能；
★ 输出通道可并联，实现更大的输出电流；

技术参数

电气参数	KINCO-K375-04DTX	KINCO-K375-04DTY
输出额定电压	DC24V（±20%）
输出额定电流（每路）	5V	3.5A
最大瞬间电流	10A	7A
通道数	4路
驱动端接线方式	源型/漏型可选	源型，只能连接KINCO系列PLC
输出端接线方式	源型（共阴极）	源型（共阳极）
额定驱动电流（每路）	6mA
导通延迟时间	10μS	3μS
导通最小电压	15V
关断延迟时间	25μS	6μS
关断最大电压	5V
最大开关频率	5KHz	20KHz
最大关断漏电流	25μS
驱动端隔离方式	光电藕合器	无
隔离电压	1500VAC/1分钟	—
功率器件	PMOS管	NMOS管
通断寿命	无限制
感性负载保护	有
熔断器设置	每路独立熔断器
熔断器容量（每路）	6A	4A
状态指示	绿色LED指示输出状态
尺寸和重量
尺寸（长 X 宽 X 高）	114 X 50 X 70 mm
重量	100g
接线图	请点此处查看大图
