用途简介

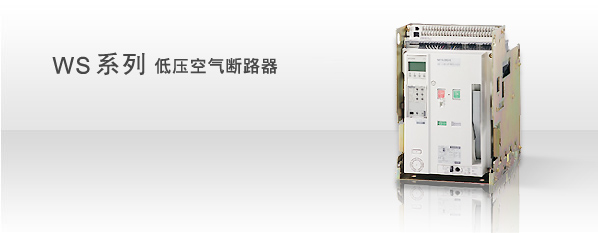

WS系列Super AE低压空气断路器可安装在低压配电柜中作主开关，用于交流50Hz，额定工作电压400V、690V，额定绝缘电压1000V，额定工作电流6300A及以下的配电网络中，用来分配电能和保护线路及设备免受过载、短路、欠电压和接地故障等的危害。具有多种保护模块、通讯模块，提高电网运行的安全性、可靠性，并可满足配电系统自动化的需求。

产品型号

额定框架电流等级(A)	Icu/Ics AC400V	630	1000	1250	1600	2000	2500	3200	4000	5000	6300
AE-SW 系列	65/65kA	AE630 -SW	AE1000 -SW	AE1250 -SW	AE1600 -SW	AE2000 -SWA
	100/100kA					AE2000 -SW	AE2500 -SW	AE3200 -SW	AE4000 -SWA
	130/130kA								AE4000 -SW	AE5000 -SW	AE6300 -SW

可选附件

脱扣器附件	电器附件	机械附件	抽出式附件
·扩展模块(EX1) ·显示模块(DP1,DP2) ·MCR 开关(MCR-SW) ·温度报警(TAL) ·N极CT (NCT) ·外部 ZCT (ZCT) ·VT 模块(VT)	·辅助开关(AX) ·电动储能装置(MD) ·合闸线圈(CC) ·分励脱扣装置(SHT) ·失压脱扣装置(UVT) ·OCR 脱扣报警(AL) ·电容脱扣装置(COT)	·按钮盖(BC-L) ·计数器(CNT) ·圆柱锁(CYL) ·端子盖(TTC) ·门框架(DF) ·防尘盖(DUC) ·相间隔板(BA) ·机械联锁(MI)	·位置开关(CL) ·短接B接点(SBC) ·提升吊钩(HP) ·安全挡板(SST) ·安全挡板锁(SST-lock) ·防误插入装置(MIP) ·试验连接线(TJ)

工作条件

● 周围空气温度为-5℃～+40℃，且24小时内的平均值不超过+35℃；
● 安装地点的海拔不超过2000米(6600英尺)；
● 空气相对湿度在最高温度为+40℃时85％以下；
● 断路器应安装在不含硫化氢、氨气等腐蚀性气体的空气中使用，无爆炸危险和无导电尘埃等破坏绝缘的地方；
● 断路器安装在柜体小室内，且加装门框，防护等级达IP40。
● 正常使用约15年后更新，具体参见使用说明书。
● 特殊工作环境下的使用，请另咨询。
